一、蒸汽計量表概述：
AK-LUGB渦街流量計（蒸汽計量表）的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。
渦街流量計產品應用：渦街流量計廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體（氧氣、氮氣、氫氣、天然氣、煤氣等） 、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.
當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。
|
公稱通徑
|
15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式）
|
|
公稱壓力（MPa）
|
DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨）
|
|
介質溫度（℃）
|
壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨）
|
|
本體材料
|
1Cr18Ni9Ti，（其它材料協議供貨）
|
|
允許振動加速度
|
壓電式:0.2g 電容式:1.0～2.0g
|
|
精確度
|
±1%R，±1.5%R；插入式：±2.5%R，
|
|
范圍度
|
1：6～1：30
|
|
供電電壓
|
傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池
|
|
輸出信號
|
方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA
|
|
壓力損失系數
|
符合JB/T9249標準 Cd≤2.4
|
|
防爆標志
|
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
|
|
防護等級
|
普通型IP65 潛水型 IP68
|
|
環境條件
|
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
|
|
適用介質
|
氣體、液體、蒸汽
|
|
傳輸距離
|
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m.
|
|
型 譜
|
說 明
|
||||||
|
AKLUGB
|
|
渦街流量儀表
|
|||||
|
檢測
|
B
|
|
壓電式傳感器
|
||||
|
方式
|
E
|
|
電容式傳感器
|
||||
|
連接方式
|
1
|
僅對滿管型
|
法蘭連接型
|
||||
|
2
|
僅對滿管型
|
法蘭卡裝型
|
|||||
|
3
|
僅對插入型
|
簡易插入型
|
|||||
|
4
|
僅對插入型
|
球閥插入型
|
|||||
|
測量介質
|
2
|
|
液體
|
||||
|
3
|
氣體
|
||||||
|
4
|
蒸汽
|
||||||
|
公稱通徑
|
2
|
|
DN25
|
||||
|
…
|
… 單位：mm
|
||||||
|
30
|
DN300
|
||||||
|
使用環境
|
P
|
|
普通型
|
||||
|
B
|
防爆型
|
||||||
|
輸出信號
|
1
|
脈沖輸出
|
|||||
|
2
|
4～20mA電流輸出，液晶顯示
|
||||||
|
3
|
RS-485通訊
|
||||||
|
4
|
電池供電，不帶溫度、壓力補償
|
||||||
|
5
|
溫壓補償一體，4～20mA電流輸出型
|
||||||
|
6
|
溫壓補償一體，電池供電型
|
||||||
儀表的安裝設計
儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。
（一） 安裝環境要求：
1． 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2． 避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝，須有隔熱通風措施。
3． 避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4． 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5． 儀表最好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6． 儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二） 儀表管道安裝要求：

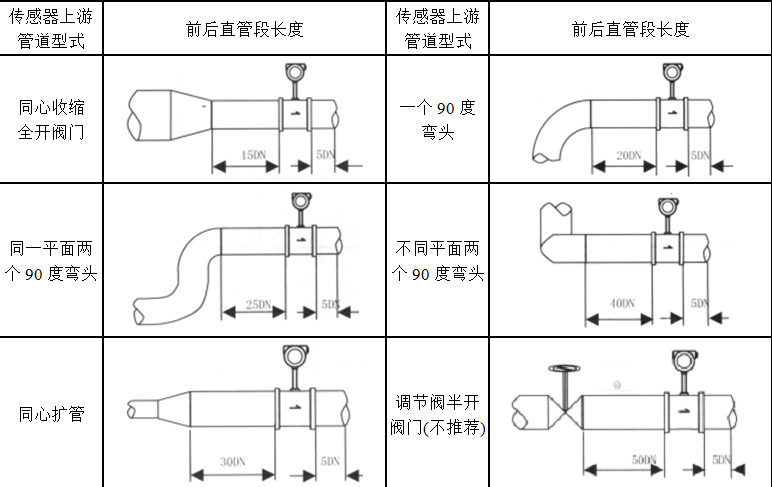

渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三) DN為儀表公稱口徑 單位:mm
