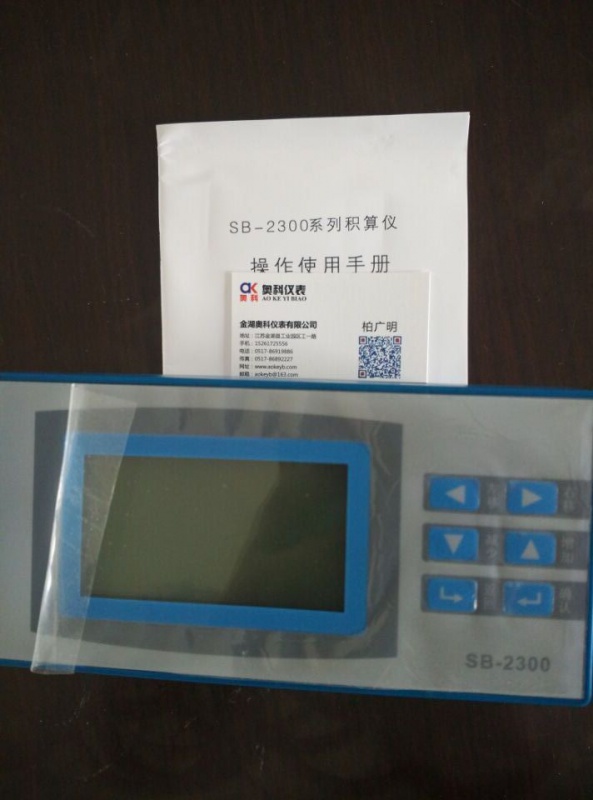

SB-2300流量積算儀
江蘇奧科儀表有限公司
銷售熱線：0517-86919886 15261725556 柏經理
1．1SB-2300流量積算儀概述
在流量測量的整個環節中，流量積算儀承擔著關鍵的“承上啟下”作用，它首先得能配套類型繁多的各類流量計，如孔板﹑V錐﹑彎管﹑渦街﹑電磁﹑質量等流量計，其次，測量的對象復雜多樣，如蒸汽﹑壓縮空氣﹑氧氣﹑氮?dú)猢p水等，特別是現場的各種惡劣環境及干擾包括電源不穩定﹑雷擊﹑變頻器的頻繁啟動﹑配接的傳感器發生故障···這些都要求流量積算儀的可靠性能得保證得足夠?qū)挿?，特別是近年通信技術的發展，又需要積算儀和各種通信模塊及各種通信協議之間能穩定便捷地完成數據交互。
既要滿足上述條件，還能方便簡潔地設定操作，這就是SB-2300系列流量積算儀的應用背景。本系列共分SB-2300A和SB-2300H兩種。 SB-2300A用于24種介質的流量測量，SB-2300H用于3種介質的熱差量（含冷量）計量。
1．2．1抗干擾能力強
◇所有輸入輸出信道包括通信接口和模擬輸出接口都采用數字隔離設計
◇輸入輸出設計有多層過載和過壓保護措施，有效抵御現場變送器故障引起的燒機現象
◇電源電路采用高效率線性電源
◇儀表外殼采用金屬殼體，密封性強，電磁屏蔽能力強
◇儀表接線采用自動垂落蓋板設計，可遮擋現場灰塵
◇強電接線端和信號線接線端彼此區域獨立，所有接線端螺釘均抗腐蝕處理
◇獨特的防雷擊技術，確保雷雨季節不被雷擊順壞
1．2．2簡潔易懂的操作系統
◇用戶通過選擇流量計和介質，系統會自動對應提供所需的參數設定
◇質量流量、體積流量的單位可自動換算
◇差壓式流量計的免流量系數計算
◇SB-2300A儲有水﹑飽和蒸汽﹑過熱蒸汽﹑空氣﹑氮?dú)猢p氧氣﹑氫氣﹑氯氣﹑氨氣﹑氦氣﹑氬氣﹑甲烷﹑乙烷﹑丙烷﹑乙炔﹑乙烯﹑丙烯﹑丁烯﹑苯﹑硫化氫﹑正丁烷﹑正戊烷﹑一（氧）化碳﹑二（氧）化碳等氣體的專用測量設置
◇SB-2300H儲有水﹑飽和蒸汽﹑熱油的專用設置
1．2．3廣泛的通用性
1.2.3.1適用流量計范圍：
1．所有差壓式流量計：各類標準、非標準節流件、V錐、彎管、均速管（××巴）、測速管、探針等。
2．所有線性電流信號流量計：渦街、旋進、電磁、超聲、靶式、浮子、熱式質量、科氏力質量﹍﹍等。
3．各類脈沖信號、定值頻率信號流量計：渦輪、渦街、各類質量式﹍﹍等。
1.2.3.2適用流體范圍：水、熱油及其它各類液體、氣體、過熱蒸汽、飽和蒸氣。
1．2．4 豐富的顯示界面
◇SB-2300A：顯示瞬時流量、累積流量、溫度、壓力、密度、差壓（頻率）、當前時間﹑停電記錄
SB-2300H：顯示瞬時流量、累積流量、瞬時熱量﹑累積熱量﹑入口溫度﹑出口溫度﹑溫差、壓力、密度、熱焓﹑差壓（頻率）、當前時間﹑停電記錄
◇SB-2300A：顯示瞬時流量、溫度、壓力的實時運行曲線
SB-2300H：顯示瞬時熱量﹑入口溫度﹑出口溫度的實時曲線
◇SB-2300A：追憶歷史瞬時流量、溫度、壓力
SB-2300H：追憶歷史瞬時熱量﹑溫度、壓力
◇顯示通信數據收發是否正常
◇累積量帶一位小數，方便用戶計量
1．2．5完善的運算功能
◇對水采用溫度補償、或設定密度補償，測量質量流量、體積流量。
◇對其它液體采用溫度補償（一次式）、或設定密度補償，測量質量流量、體積流量。
◇對氣體采用溫度、壓力參數補償、或設定密度補償，測量標準狀態體積流量、質量流量。
◇對蒸汽采用“國際公式化委員會IFC 1967公式第一部分Ⅱ區”計算密度、自動識別蒸汽的過熱、飽和狀態，采用溫度、壓力補償、或設定密度補償，測量質量流量。
對熱量計量設計符合中華人民共和國城鎮建設行業標準CJ 128-2000和CJ 128-2007。
◇對飽和蒸汽單壓力或單溫度補償、或設定密度補償，測量質量流量。
◇差壓式流量計自動
系數計算。
◇氣體測量：“標準體積流量”－“質量流量”之間可隨時相互轉換顯示。
◇對過熱蒸汽溫度、壓力補償，測量熱量、質量流量。
◇對冷水、熱水單溫度補償，測量熱量及質量流量。
◇對飽和蒸汽單壓力、單溫度或溫、壓補償，測量熱量、質量流量。
1．2．6實用方便的管理功能
◇設“普通用戶”和“管理員”兩級密碼，這兩級密碼可以任意修改。對“累積量清零”采取“管理員”級別管理
◇可對低流量設定“協議下限”，高流量實行“超上限計量”
◇記錄流量、壓力、溫度信號的實時運行曲線
◇記錄最近18次儀表掉電發生的日期和時間，總掉電次數及總掉電時間
◇自動生成累積流量的日報、月報、年報
◇自動記錄最末次進入設定的時間
1．2．6過熱蒸汽和飽和蒸汽的自動判斷功能
測量蒸汽溫壓補償時，儀表自動判斷過熱和飽和蒸汽，并按相應的密度進行補償
1．2．7方便的在線“恢復”功能
發現儀表精度偏差，可在現場在線“恢復”，無需任何儀器或帶回試驗室
1．2．8熱量換算和輸出功能
測量蒸汽和水時，可根據瞬時流量的大小同步換算成對應的熱量，并可在流量和熱量之間選擇輸出4～20mA
1．2．9全面的附加功能
◇每臺儀表配備RS485通訊接口，能將儀表的全部顯示參數和設定內容進行上傳，并能在標準MODBUS協議和SB-2100協議之間方便切換，同時可根據客戶需求開發特殊協議，包括HART，PROFIBUS-DP協議等
◇每臺儀表配備4～20mA輸出接口，根據設定可輸出瞬時流量或瞬時熱量
◇雙電源供電，通過UPS接口可實現AC220～和DC10～30V的自動切換
◇可實現雙通信
1．2．11標準的外型尺寸
橫式：儀表外型為80×160×150 mm
豎式：儀表外型為80×160×150 mm
壁掛式：儀表外型為210mm×278mm×85mm
1．3技術指標
表1-1
|
模擬輸入 |
||
|
流量輸入信號 |
頻率信號：0～5000Hz，V低≤1V，V高≥5V |
|
|
Ⅱ型標準信號：（0～10mA） |
||
|
Ⅲ型標準信號：（4～20mA） |
||
|
壓力輸入信號 |
Ⅱ型標準信號：（0～10mA） |
|
|
Ⅲ型標準信號：（4～20mA） |
||
|
溫度輸入信號 |
熱電阻：Pt100 －80～500℃ Pt1000 －80～500℃ |
|
|
Ⅱ型標準信號：（0～10mA） |
||
|
Ⅲ型標準信號：（4～20mA） |
||
|
流量（熱量）輸出信號 |
Ⅲ型標準信號：（4～20mA） |
|
|
過熱蒸汽的密度范圍 |
壓力：0～26.55MPa，溫度：100～500℃ |
|
|
熱水的密度、熱焓范圍 |
0～399.5℃ |
|
|
熱油的密度、熱焓范圍 |
-219.6～399.5℃ |
|
|
精度 |
流量溫壓補償?shù)南喈?dāng)精度為±0.5% |
|
|
供電 |
AC：220V±15% DC：10～30V； 最大功耗：5VA |
|
|
輸出配電 |
＋12V1：12V/60 mA ＋24V1：24V/60mA ＋24V2：24V/60mA |
|
|
絕緣強度 |
電源對地絕緣強度1500VAC1分鐘 電源對外殼絕緣強度大于1500VAC1分鐘 |
|
|
通訊接口 |
提供RS-232或RS-485兩種通訊接口供用戶選擇，最多可連接255臺 |
|
|
通訊協議 |
通訊波特率有8種可選，即1200n1, 1200e1, 2400n1, 2400e1 , 4800n1, 4800e1, 9600n1, 9600e1 |
|
|
采樣周期 |
1秒，即1秒對各通道均采樣1次 |
|
|
記錄 |
記錄間隔（分種） |
可對溫度、壓力和流量的記錄時間 |
|
1 |
7天 |
|
|
5 |
35天 |
|
|
10 |
70天 |
|
|
20 |
140天 |
|
|
30 |
210天 |
|
|
60 |
420天 |
|
|
顯示 |
LCD顯示，運行環境溫度范圍：-20℃～70℃ |
|
|
按鍵 |
6個面膜按鍵 |
|
|
重量 |
1Kg |
|
|
安裝面板厚度 |
1.5～8.0mm |
|
|
環境條件 |
工作：溫度（-20～70）℃，相對濕度（10～85）％（無結露） |
|
1．4．1開箱：
儀表包裝：外形是紙箱，中層是防震泡沫，內層是塑料袋。箱內裝有：
表1-2
|
序號 |
名 稱 |
數 量 |
|
1 |
裝箱單 |
1張 |
|
2 |
儀 表 |
1臺 |
|
3 |
固定支架 |
1付 |
|
4 |
使用說明書 |
1份 |
|
5 |
產品合格證 |
1份 |
1．4．5直流電源的接線
為防備停電，SB-2300流量積算儀可接收交流和直流電源的雙供電，當交流電源斷電時，儀表自動啟用直流電源作為儀表的電源，當交流電源恢復時再自動切換到交流電源上。
直流電源的供電電壓在DC10～30V范圍內。
直流電源若是蓄電池，充電不在本儀表范圍內。
1．4．6設定
SB-2300流量積算儀在完成了接線和通電后還需要進行設定，包括模式設定、參數設定、系統設定和通訊設定。請根據選用的流量計和測量的介質，詳細閱讀第二～八章。
A: 通道代號：“熱量”表示一次側瞬時熱差量的實時曲線畫面
“入溫”表示供水溫度的實時曲線畫面；
“出溫”表示回水溫度的實時曲線畫面；
按“▼”或“▲”鍵切換不同輸入信號的實時曲線。
B: 當前測量值：當前測量值及單位，對應曲線最右端的點。
C：百分比量程：實時曲線采用智能追蹤全動態顯示，能夠根據本屏數據的實際波動范圍進行自動縮放，使之在LCD顯示器有限的分辯率下，保證有最大的顯示精度。屏中豎虛線處數字顯示該虛線處所對應的百分比量程。
D：顯示實時曲線的當前的“時：分：秒”時間值，對應曲線最右端的點。
E：顯示實時曲線最左邊的點的時間：對應當前時間以前128秒的時間值（記錄間隔為1秒時），此值會隨記錄間隔的變化而變化。
“A”：通道代號：“F”表示瞬時流量
“T”表示溫度
“P”表示壓力
“B”：歷史追憶時間：表示“年－月－日 時－分”的歷史時間，對應曲線最右端的點。
“C”：百分比量程：實時曲線采用智能追蹤全動態顯示，能夠根據本屏數據的實際波動范圍進行自動縮放，使之在LCD顯示器有限的分辯率下，保證有最大的顯示精度。屏中豎虛線處數字顯示該虛線處所對應的百分比量程。
“D”：顯示追憶曲線的時間段長度：右端“0”對應屏幕上端的歷史時間，左端“2hr”對應此時間以前2小時的時間值，顯示的是本幅畫面所能追憶的時間段，此值會隨記錄間隔的變化而變化。追憶畫面顯示的曲線與實時曲線一樣也是智能追蹤動態縮放顯示的。
“E”：追憶方式：分為“M” ：手動追憶
“A” ：自動追憶
“L” ：定位追憶
按“”鍵切換
“F”：歷史追憶時間下的記錄值：對應顯示的歷史追憶時間的記錄值。
?SB-2300H追憶畫面組
“A”：通道代號：“H”表示瞬時熱差量
“T”表示入口溫度
“P”表示壓力
“B”：歷史追憶時間：表示“年－月－日 時－分”的歷史時間，對應曲線最右端的點。
“C”：百分比量程：實時曲線采用智能追蹤全動態顯示，能夠根據本屏數據的實際波動范圍進行自動縮放，使之在LCD顯示器有限的分辯率下，保證有最大的顯示精度。屏中豎虛線處數字顯示該虛線處所對應的百分比量程。
“D”：顯示追憶曲線的時間段長度：右端“0”對應屏幕上端的歷史時間，左端“2hr”對應此時間以前2小時的時間值，顯示的是本幅畫面所能追憶的時間段，此值會隨記錄間隔的變化而變化。追憶畫面顯示的曲線與實時曲線一樣也是智能追蹤動態縮放顯示的。
“E”：追憶方式：分為“M” ：手動追憶
“A” ：自動追憶
“L” ：定位追憶
按“”鍵切換
“F”：歷史追憶時間下的記錄值：對應顯示的歷史追憶時間的記錄值。
