超聲波流量計
江蘇奧科儀表有限公司
咨詢電話： 0517-86919886 手機：15261725556 柏經理
一、超聲波流量計詳細介紹產品特點：
江蘇奧科儀表有限公司推出的AK-CSBLLJ系列氣體超聲波流量計采用超聲波靈敏度技術和超穩定穩時技術，適用于各種尺寸管道流量計量，流速測量范圍為0.01～±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體，測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道，廣泛應用于鋼廠、食品廠、水務公司、藥廠、化工等行業。
超聲波流量計詳細介紹技術指標
超聲波換能器：
適用口徑：DN50～50000（其中50、65、80、100、125、150、200、250、300、400、500、600、800、10000可選管段式）
適用氣體：臟污、腐蝕、濕飽和、粘性、高低溫等各類氣體
流速范圍：0～30m/s
量 程 比：30:1～100:1
測量精度：管段式±0.5%R，±1%R；插入式±1%R，±1.2%R，±2%R，±2.5%R
重 復 性：0.3%（0.15%）
測量方向：?jiǎn)蜗蚧螂p向
測量聲道：1、2、4、6、8
工作溫度：-25～+80℃
工作壓力：0～2.5MPa（最大10MPa）
防爆等級：Ex dm ⅡBT4
|
□ 超聲波流量計詳細介紹工作原理 基于超聲波在管道中傳播時間的原理。在管道中斜裝的一對超聲波換能器之間的距離為超聲波的傳播  聲程。超聲波在兩個換能器之間的順流傳播時間和逆流傳播時間分別為：  式中：C--超聲波在靜止氣體中的 傳播速度，隨氣體性質變化而變化；V--氣體的流速； θ--超聲波聲程L與管道軸線之間的夾角。 根據ts和tn表達式，求得沿聲程上的線平均流速：  可以看出，管道中介質的流速與（1/ts-1/tn）有關，而與介質本身無關，即不受氣體成份、密度、溫度等影響。 這樣，通過流速、管道截面積等就可得到氣體流量了。 超聲波流量計換能器安裝方式   氣體超聲波流量計換能器安裝位置 A.水平管道 B.垂直管道 C.傾斜管道    超聲波流量計轉換器安裝方式 A.盤裝式 B.壁掛式   超聲波流量計訂貨須知 ﹡ 測量氣體種類、成份及大致描述 ﹡ 工況參數（溫度、壓力、流量范圍、密度） ﹡ 管道形式、材質，外徑及壁厚 ﹡ 換能器安裝形式、位置，是否防爆，是否管段式 ﹡ 轉換器安裝方式 ﹡ 連接電纜長度 ﹡ 斷流安裝還是不斷流安裝，是否需要提供現場服務 ﹡ 可選： 1、溫度、壓力變送器進行補償，以及可編程（天然氣）流量積算儀 2、截面積修正功能，對積水、臟污管道進行修正
超聲波流量計衍生產品 |
1、高精度測量
超聲波流量計線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
2、測量范圍大
選用不同型號的傳感器，可實現口徑DN15～DN6000mm管道流量的測量
3、防護等級高
采用全灌膠防水工藝一次表防護等級可達到IP68，可浸入水下2米工作
4、操作方便
既可用磁性棒在次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示
5、多重顯示
一次表在測量點即可完成測量，一次表可循環顯示累積流量、瞬時流量、流速等參數，二次表可
中文顯示100余項菜單
6、傳輸距離遠組網快捷
一次表與二次表(或計算機)之間采用RS-485總線通訊，采用普通電纜即可，傳輸距離可達1000米以上，組網十分方便、快捷。這種傳輸方式抗干擾能力強，解決了分體式超聲流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。

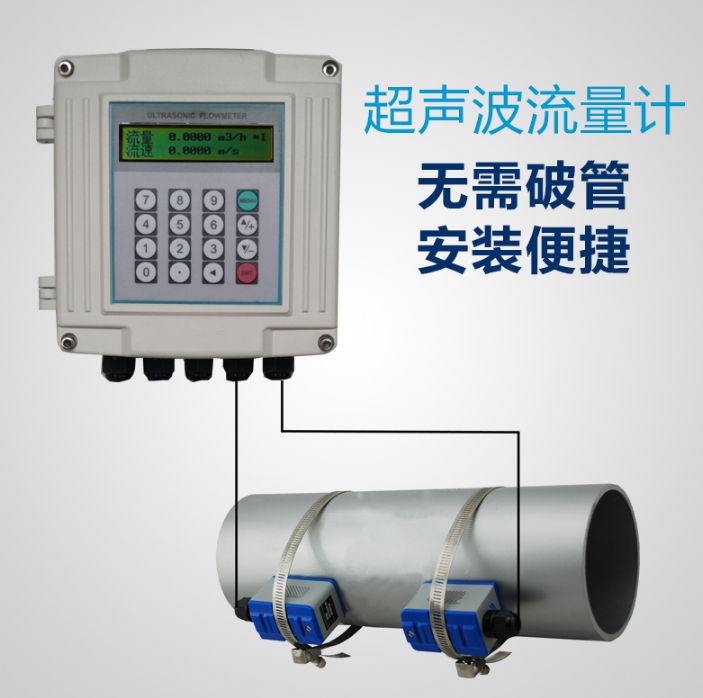

二、超聲波流量計測量組成圖
三、超聲波流量計基本技術參數
|
項 目 |
性能、參數 |
|||
|
主 |
原 理 |
時差型，采用低電壓多脈中發射電路，雙平衡信號差分接收電路 | ||
|
精 度 |
流量:優于±l% |
重復性:0.2% |
測量周期:500ms |
|
| 背光液晶可同時顯示瞬時流量及累積流量、流速、時間等數據 | ||||
|
信 號 |
電流輸出：4～20mA或0～20mA等，阻抗0～1K，精度0.1% | |||
| OTC輸出：正、負、凈流量累積脈沖信號或瞬時流量的頻率信號（1～9999Hz之間任選） | ||||
| 繼電器：可輸出近20種源信號（如無信號、反向流等） | ||||
| 聲音報警：蜂鳴器可根據設置發出報警聲音（如流量過大、過?。?/span> | ||||
|
信 號 |
可輸入三路電流信號（如：溫度、壓力、液位等信號） | |||
| 自動記憶前64日、前64月、前5年的流量數據 | ||||
| 自動記憶前64次來電和斷電時間及流量，可進行人工或自動補量，減少用戶流量損失 | ||||
| 自動記錄前64日流量計的工作狀態是否正常 | ||||
| 數據接口：RS232、RS485 | ||||
| 可編程批量（定量）控制器 | ||||
|
專用電纜 |
定制雙絞線，一般情況下限于20米，特定場合單根可加長至500米，不推薦；選用RS485通訊，傳輸距離可達千米以上 | |||
|
管 道 |
管材 |
鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 | ||
|
管內徑 |
15～6000mm | |||
|
直管段 |
傳感器安裝點最好滿足:上游10D，下游5D，滿足巨泵出口30D(D是指管徑） | |||
|
測 |
種 類 |
水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體 | ||
|
溫 度 |
標準探頭:-30-90℃，高溫探頭:-30-160℃ | |||
|
濁 度 |
10000ppm且氣泡含量小 | |||
|
流 速 |
0～±30m/s | |||
|
流 向 |
正、反向雙向計量，并可以計量?jī)袅髁?/span> | |||
|
工 作 |
溫 度 |
主機:-30～80℃ | ||
| 流量傳感器:-40～160℃ 溫度傳感器:根據客戶需要選定 | ||||
|
濕 度 |
主機:85%RH | |||
| 流量傳感器:可浸水工作，水深≤3m | ||||
|
電 源 |
AC220V或DC8～36V或AC7～30V | |||
|
功 耗 |
小于1.5W |
通信協議 |
MODBUS協議 MBUS協議 FUJI協議等其它協議 | |
(2).超聲波流量計
一、產品特點
1、高精度測量
超聲波流量計 測量精度優于±1%，線性度優于0.5%，重復性精度優于0.2%
2、非接觸式測量
將帶磁性的超聲波流量計傳感器吸附在管道外壁，即可完成流量測量
3、測量范圍大
選用不同型號的傳感器，可實現口徑DN15～DN6000mm管道流量的測量
4、充電電源
內置大容量鎳氫充電電池，可支持流量計連續工作204小時以上
5、內置打印機
既可實現即時屏幕打印，還可以定時打印提前設定的多達20余項的測量結果
6、內置數據記錄器
可將提前設定的多達20余項的測量結果上傳至計算機或聯網通訊
二、技術參數
|
項 目 |
性能、參數 |
|
主 機 |
2×20點陣式背光型液晶顯示器，工作溫度(-20～60℃） 打印機輸出選用24列字符微型熱敏打印機 4×4+2式輕觸鍵盤 數據接口RS-485 |
|
傳 感 器 |
1標準TS-1型適用管徑:DNl5～100mm 流體溫度<110℃ 2標準TM-1型適用管徑:DN50～1000mm 流體溫度<110℃ 3標準TL-1型適用管徑:DN300～DN6000mm 流體溫度<110℃ |
|
測量介質 |
水、海水、工業污水、酸堿液、各種油類等能傳導聲波的液體 |
|
流速范圍 |
0～±30m/s |
|
測量精度 |
優于±1% |
|
電 源 |
鎳氫電池可連續工作204小時以上或AC220V |
|
功 耗 |
2W |
|
充 電 |
采用智能充電方式，直接接入AC220V，充足后自動停止，顯示綠燈 |
|
重 量 |
凈重2.0kg(主機) |
|
備 注 |
配備高強度防護箱，可在野外、井下等惡劣環境中使用 |
(3).手持式
一、產品特點
1、高精度測量
超聲波流量計線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
2、體積小重量輕
體積僅為210×90×30，重量?jī)H為0.5kg
3、非接觸式測量
將帶磁性的超聲波流量計傳感器吸附在管道外壁，即可完成流量測量
4、測量范圍大
選用不同型號的傳感器，可實現口徑DN15～DN6000mm管道流量的測量
5、充電電源
內置大容量鎳氫充電電池，可支持流量計連續工作12小時以上
6、大屏幕液晶顯示
可同時顯示累積流量、瞬時流量、流速、工作狀態等
二、技術參數
|
項 目 |
性能、參數 |
|
線 性 度 |
0.50% |
|
重 復 性 |
0.20% |
|
準 確 度 |
示值的±1%，流速>0.2m/s |
|
響應時間 |
0-999秒，使用者任選 |
|
流速范圍 |
±32m/s |
|
測量口徑 |
15mm-6000mm |
|
累 積 器 |
7位正、負、凈累積器 |
|
液體種類 |
各種能夠傳導超聲波的單一均勻的液體 |
|
安 全 性 |
設置值的鎖定，更改數據需解鎖 |
|
顯 示 |
4×8中文或4×16英文 |
|
通訊接口 |
RS-232，波特率75.57600，同時兼容富士超聲流量計，也應用戶的要求兼容其它產品 |
|
傳感器電纜 |
標準為5m×2，也可加長為10m×2 |
|
電 源 |
3節AAA內置Ni-H電池，每次充滿電可持續工作12小時，AC100-240V的適配器 |
|
數據記錄 |
內置數據記錄儀，可記錄2000行數據 |
|
手動累積器 |
7位，按鍵即可開始用于校準 |
|
外殼材料 |
阻燃ABS |
|
外形尺寸 |
210×90×30 |
|
主機重量 |
0.5K |
奧科儀表儀表產品售后服務：
1、我公司所售產品在一年之內出現質量問題的（非人為），負責免費維修。
江蘇奧科儀表有限公司
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4.如用戶需我公司現場服務，我公司以最短時間到達用戶現場。
5、本公司所售的產品所享受終生維護。
奧科提示:供貨周期為:1-2個工作日，特殊規格需電話咨詢確定。歡迎來電垂詢！我們將竭誠為您服務！
